Circuiti generatori di clock con NE555 terza parte

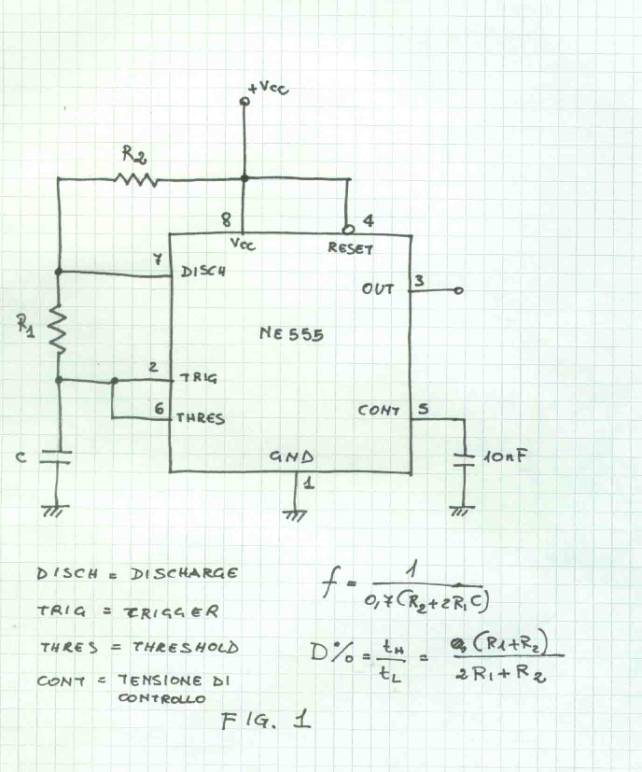

il circuito della figura precedente non consente di ottenere un duty cicle inferiore al 50%. Infatti
da cui deriva che necessariamente

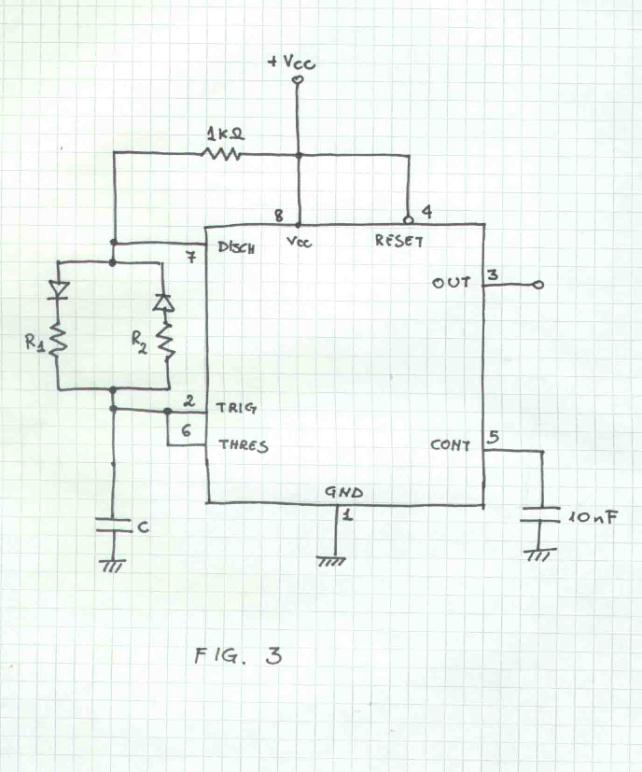

Consideriamo, invece, il seguente circuito
Con esso possiamo ottenere un duty cicle di qualsiasi

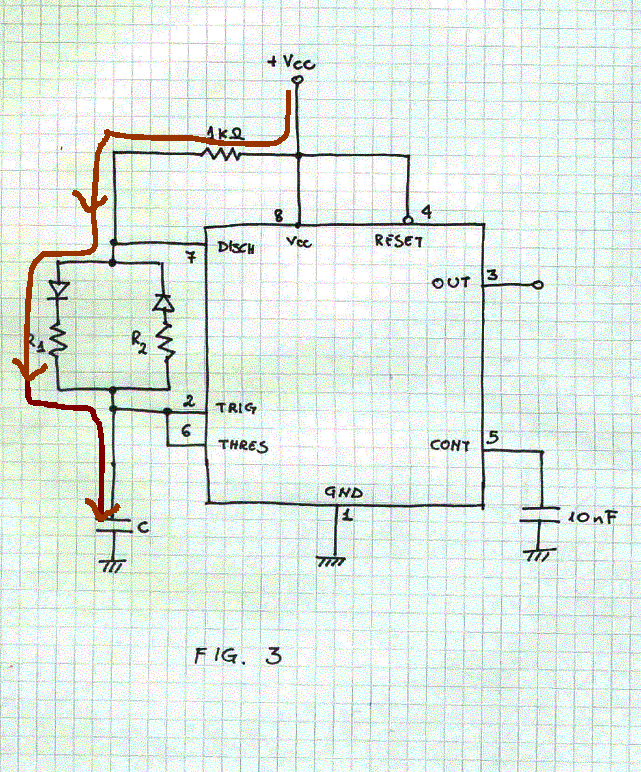

valore. Infatti, grazie alla presenza dei diodi, il condensatore carica
attraverso R1

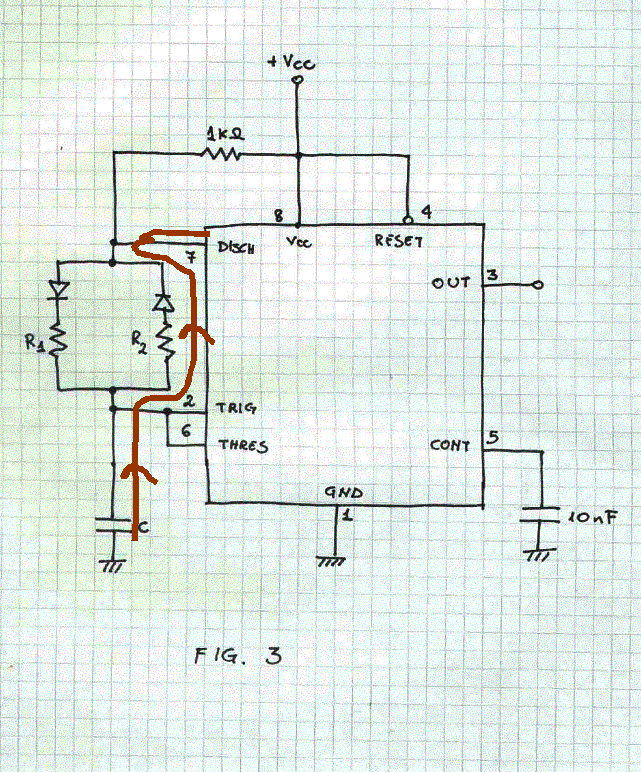

mentre scarica attraverso R2
si ha allora
Essendo i due tempi indipendenti fra di loro si può ottenere un duty cicle anche inferiore al 50%
Esempio: ottenere un’onda quadra con frequenza pari a 10 KHz e duty cicle del 30%

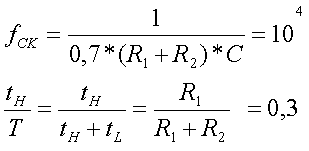

Si hanno le seguenti formule
da cui, posto C pari a 1 nF

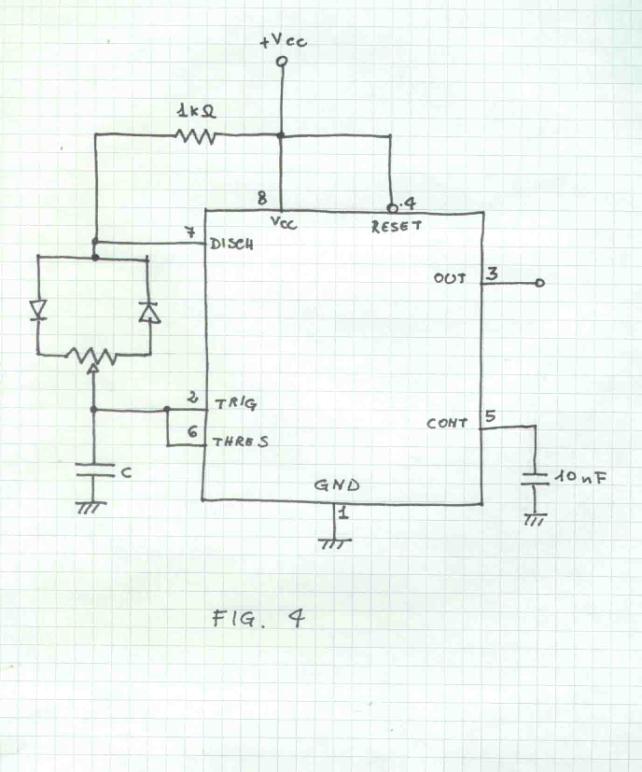

Infine con il circuito seguente
possiamo ottenere un circuito con duty cicle variabile.
