Casella di testo: Istruzioni di gestione delle interruzioni































































DI

E’ l’istruzione di disabilitazione delle interruzioni mascherabili (Disabile Interrupt). Il microprocessore Z80 non viene interrotto da un’interruzione mascherabile se il registro IFF1 si trova a zero. Lo scopo dell’istruzione DI è proprio quello di porre a zero tale registro.



























EI

Quest’istruzione ha lo scopo di abilitare le interruzioni mascherabili in modo che possano causare un’interruzione del microprocessore. Essa agisce settando il registro IFF1



































IM0

Quest’istruzione ha lo scopo di costringere il microprocessore a gestire le interruzioni mascherabili in modo zero. Essa agisce sul registro IMF dello Z80 ponendolo a zero





































Non modifica il registro dei flag

IM1

Quest’istruzione ha lo scopo di costringere il microprocessore a gestire le interruzioni mascherabili in modo uno. Essa agisce sul registro IMF dello Z80 ponendolo a 01



































Non modifica il registro dei flag



IM2

Quest’istruzione ha lo scopo di costringere il microprocessore a gestire le interruzioni mascherabili in modo due. Essa agisce sul registro IMF dello Z80 ponendolo a 10





































Non modifica il registro dei flag

























Casella di testo: Istruzioni di rotazione













































RLC s

Quest’istruzione ruota verso sinistra l’operando s: ogni bit si sposta nella cella alla sua sinistra. Il bit 7 va ad occupare il posto del bit zero e contemporaneamente va nel flag di carry.





















































Modifiche al registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0

*

I flag S e Z sono modificati secondo la solita legge, il flag PV funziona da flag di parità, C conterrà il bit 7 dell’operando.



L’operando s può essere

*   Un registro ad otto bit del microprocessore A, B, C, D, E, H, L

Es. RLC D

Prima











































Dopo

























Casella di testo: S Z H P/V N C 1 0 0 0 0 0





























Il risultato della rotazione ha il bit 7 pari ad 1 quindi è un numero negativo (S=1), diverso da zero (Z=0), il numero di bit ad 1 è di cinque cioè è dispari (P=0), il bit 7 prima della rotazione era 0 (C=0).





*   L’operando s può essere il contenuto di una locazione di memoria il cui indirizzo è contenuto nel registro HL.

























































































































Dopo









Casella di testo: S Z H P/V N C 0 0 0 0 0 0



























































Il risultato della rotazione ha il bit 7 pari ad 0 quindi è un numero positivo (S=0), diverso da zero (Z=0), il numero di bit ad 1 è di tre cioè è dispari (P=0), il bit 7 prima della rotazione era 0 (C=0).

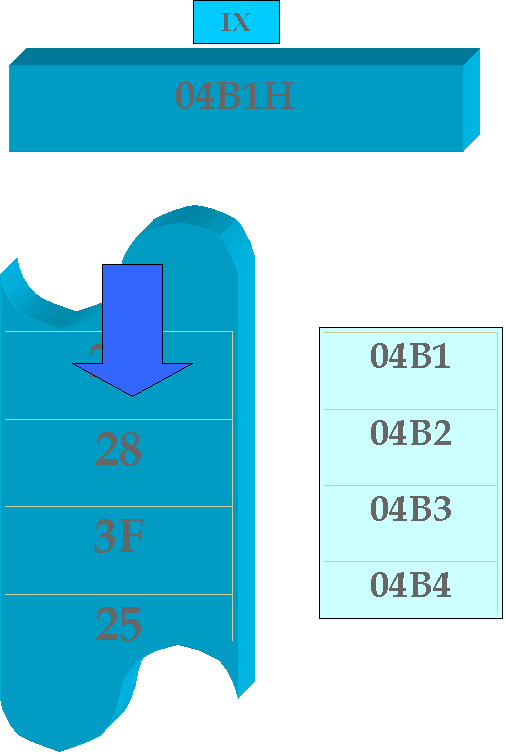

*   L’operando s può essere il contenuto di una locazione di memoria indirizzata con indirizzamento indicizzato

Es.  RLC (IX+1)







































































































Dopo











Casella di testo: S Z H P/V N C 0 0 0 0 0 1



















































Il risultato della rotazione ha il bit 7 pari ad 0 quindi è un numero positivo (S=0), diverso da zero (Z=0), il numero di bit ad 1 è di tre cioè è dispari (P=0), il bit 7 prima della rotazione era 1 (C=1).









































































RLCA

Quest’istruzione ruota verso sinistra l’accumulatore: ogni bit si sposta nella cella alla sua sinistra. Il bit 7 va ad occupare il posto del bit zero e contemporaneamente va nel flag di carry.























































Modifiche al registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0

*

I flag S e Z sono modificati secondo la solita legge, il flag PV funziona da flag di parità, C conterrà il bit 7 dell’operando.



RL s

Quest’istruzione ruota verso sinistra l’operando s: ogni bit si sposta nella cella alla sua sinistra. Il bit 7 va ad occupare il posto del flag di carry, il vecchio contenuto del flag di carry va ad occupare il bit zero.

































































Modifiche al registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0

*

I flag S e Z sono modificati secondo la solita legge, il flag PV funziona da flag di parità, C conterrà il bit 7 dell’operando.



L’operando s può essere

*   Un registro ad otto bit del microprocessore A, B, C, D, E, H, L

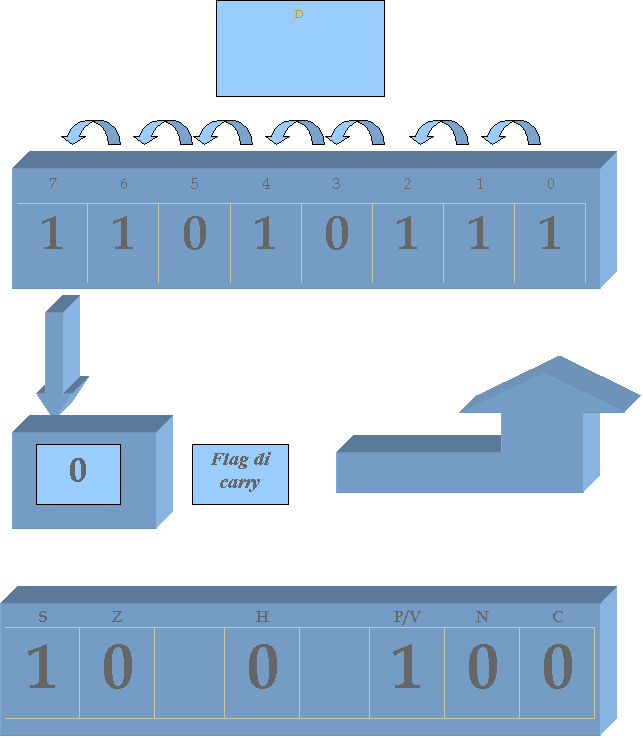

Es. RLC D

Prima







































Dopo







































































Il risultato della rotazione ha il bit 7 pari ad 1 quindi è un numero negativo (S=1), diverso da zero (Z=0), il numero di bit ad 1 è di sei cioè è pari (P=1), il bit 7 prima della rotazione era 0 (C=0).

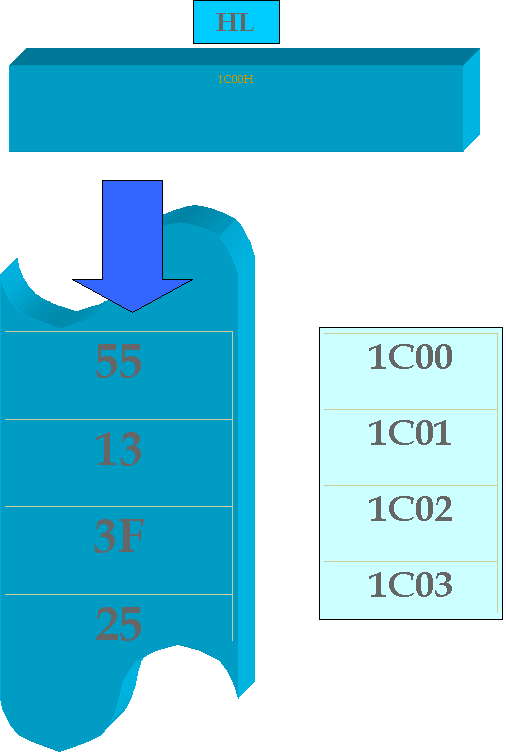

*   L’operando s può essere il contenuto di una locazione di memoria il cui indirizzo è contenuto nel registro HL.

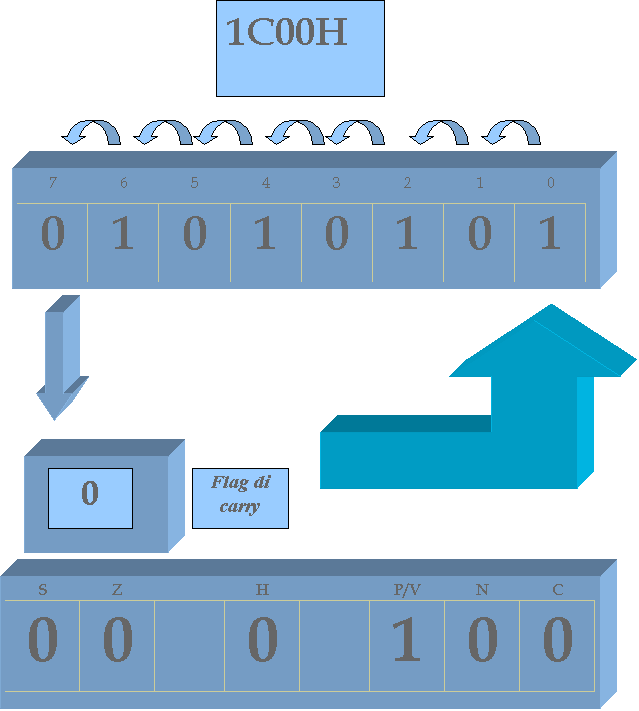

Dopo





























































Il risultato della rotazione ha il bit 7 pari ad 0 quindi è un numero positivo (S=0), diverso da zero (Z=0), il numero di bit ad 1 è di quattro cioè è pari (P=1), il bit 7 prima della rotazione era 0 (C=0).

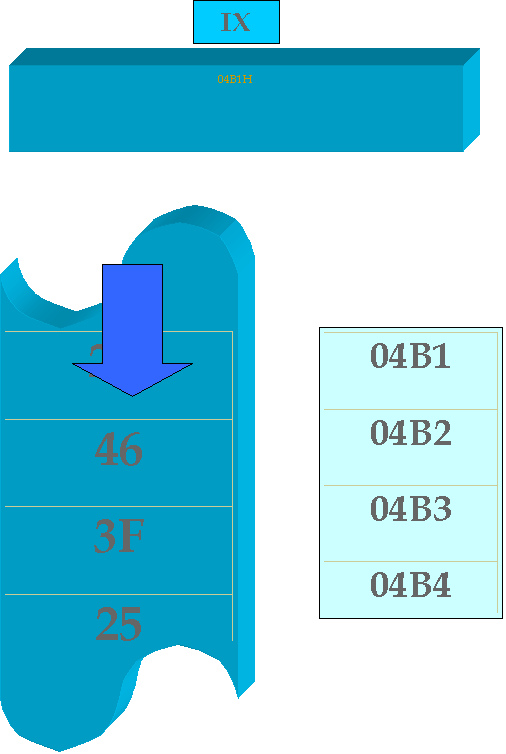

*   L’operando s può essere il contenuto di una locazione di memoria indirizzata con indirizzamento indicizzato

Es.  RLC (IX+1)

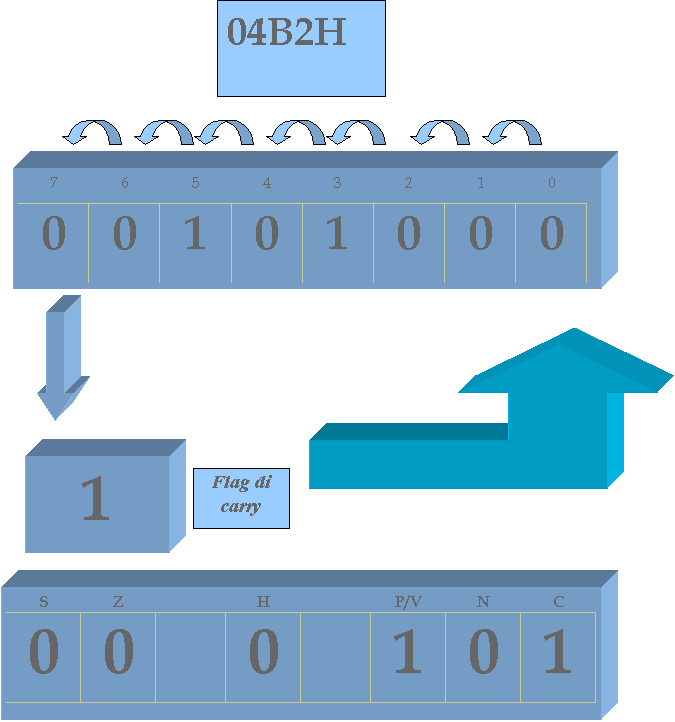

Dopo



















1






































Il risultato della rotazione ha il bit 7 pari ad 0 quindi è un numero positivo (S=0), diverso da zero (Z=0), il numero di bit ad 1 è di tre cioè è dispari (P=0), il bit 7 prima della rotazione era 1 (C=1).



























































RLA

Quest’istruzione ruota verso sinistra l’accumulatore: ogni bit si sposta nella cella alla sua sinistra. Il bit 7 va ad occupare il flag di carry, il vecchio contenuto del flag di carry va ad occupare il posto del bit zero.











































Modifiche al registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0

*

I flag S e Z sono modificati secondo la solita legge, il flag PV funziona da flag di parità, C conterrà il bit 7 dell’operando.





RRC s

Quest’istruzione ruota verso destra l’operando s: ogni bit si sposta nella cella alla sua destra. Il bit 0 va ad occupare il posto del bit 7 e contemporaneamente va nel flag di carry.



























































Modifiche al registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0

*

I flag S e Z sono modificati secondo la solita legge, il flag PV funziona da flag di parità, C conterrà il bit 7 dell’operando.

L’operando s può essere

*   Un registro ad otto bit del microprocessore A, B, C, D, E, H, L

Es. RLC D

Prima

























































Dopo

































































Casella di testo: S Z H P/V N C 1 0 0 0 0 1

I



















l risultato della rotazione ha il bit 7 pari ad 1 quindi è un numero negativo (S=1), diverso da zero (Z=0), il numero di bit ad 1 è di cinque cioè è dispari (P=0), il bit 0 prima della rotazione era 1 (C=1).



*   L’operando s può essere il contenuto di una locazione di memoria il cui indirizzo è contenuto nel registro HL.

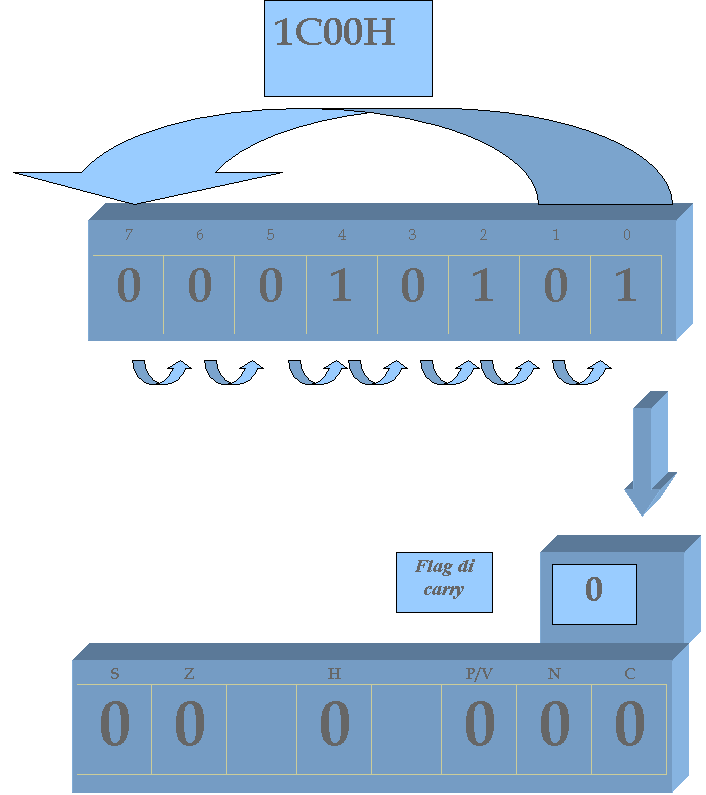

Dopo



























































Il risultato della rotazione ha il bit 7 pari ad 0 quindi è un numero positivo (S=0), diverso da zero (Z=0), il numero di bit ad 1 è di tre cioè è dispari (P=0), il bit 0 prima della rotazione era 0 (C=0).









































































*   L’operando s può essere il contenuto di una locazione di memoria indirizzata con indirizzamento indicizzato

Es.  RLC (IX+1)

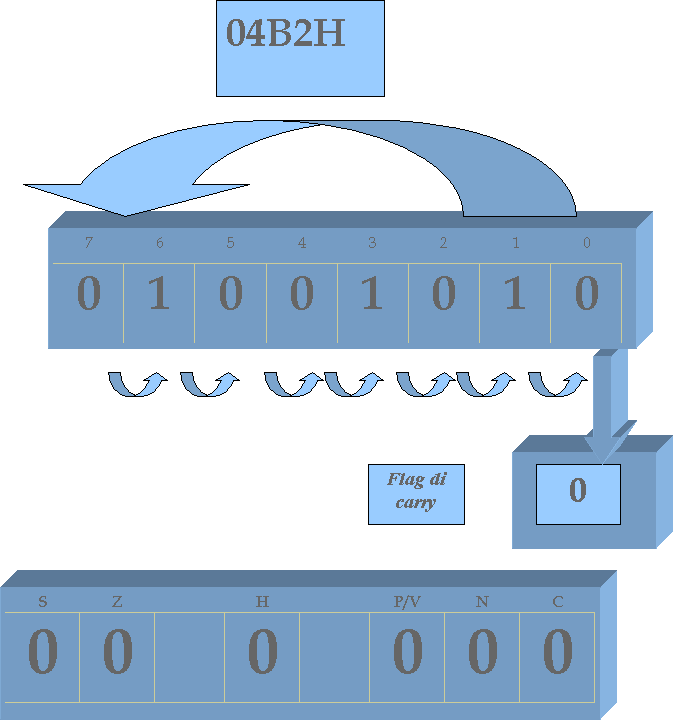

Dopo























































Il risultato della rotazione ha il bit 7 pari ad 0 quindi è un numero positivo (S=0), diverso da zero (Z=0), il numero di bit ad 1 è di tre cioè è dispari (P=0), il bit 0 prima della rotazione era 0 (C=0).

































































RRCA

Con quest’istruzione viene ruotato l’accumulatore verso destra, il bit zero va ad occupare il posto del bit 7 e contemporaneamente va ad occupare il flag di carry.



























































RR s





















Quest’istruzione ruota a destra l’operando s: ogni bit occupa il posto di quello alla sua destra. Il bit zero occupa il posto del flag di carry, il vecchio contenuto del flag di carry occupa il posto del bit 7.



Modifiche del registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0

*

I flag S e Z sono modificati secondo la solita legge, il flag PV funziona da flag di parità, C conterrà il bit 0 dell’operando. I flag H e N sono sempre a zero

*   L’operando s può essere un registro ad otto bit.

Es.   RR H

Prima





Dopo

Casella di testo: S Z X H X PV N C 1 0 0 0 0 1 REGISTRO DEI FLAG





Il risultato della rotazione è un numero negativo (S=1), è un numero diverso da zero (Z=0), esso presenta un numero di bit ad uno pari a cinque, cioè dispari (PV=0), il bit zero prima della rotazione era pari a 1 (C=1).

*   L’operando s può essere il contenuto di una locazione di memoria il cui indirizzo è contenuto nel registro HL (indirizzamento indiretto)

Es.    RR (HL)



















25|16 = 00100101|2

Dopo















Casella di testo: S Z X H X PV N C 1 0 0 0 0 1 REGISTRO DEI FLAG







Il risultato della rotazione è un numero negativo (S=1), è un numero diverso da zero (Z=0), esso presenta un numero di bit ad uno pari a tre, cioè dispari (PV=0), il bit zero prima della rotazione era pari a 1 (C=1).

*   L’operando s può essere il contenuto di una locazione di memoria il cui indirizzo si può ottenere sommando il contenuto del registro IX o IY ed uno spiazzamento (indirizzamento indicizzato)

Es.                     RR (IY +2)























F4|16 = 11110100|2



Dopo















Casella di testo: S Z X H X PV N C 1 0 0 1 0 0 REGISTRO DEI FLAG



















Il risultato della rotazione è un numero negativo (S=1), è un numero diverso da zero (Z=0), esso presenta un numero di bit ad uno pari a SEI, cioè pari (PV=1), il bit zero prima della rotazione era pari a 0 (C=0).































RRA















Quest’istruzione ruota a destra l’accumulatore: ogni bit occupa il posto di quello alla sua destra. Il bit zero occupa il posto del flag di carry, il vecchio contenuto del flag di carry occupa il posto del bit 7.



Modifiche del registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0

*

I flag S e Z sono modificati secondo la solita legge, il flag PV funziona da flag di parità, C conterrà il bit 0 dell’operando. I flag H e N sono sempre a zero















RLD

Rotazione decimale a sinistra. L’operando è implicitamente una locazione di memoria il cui indirizzo è contenuto nel registro HL. Quest’istruzione presuppone che il contenuto dell’operando sia rappresentato in codice BCD, per cui ogni nibble rappresenta una cifra decimale. Il nibble inferiore dell’operando va a sostituire il nibble superiore dell’operando stesso. Il nibble superiore va a sostituire il nibble inferiore dell’accumulatore, e questo va a sostituire il nibble inferiore dell’operando.

































Modifiche del registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0



I flag S e Z sono modificati secondo la solita legge, il flag  PV funziona da flag di parità. I flag H e N sono sempre a zero. C non viene modificato.





Es.



























Dopo

































BA|16 = 10111010|2

Casella di testo: S Z X H X PV N C 1 0 0 0 0 REGISTRO DEI FLAG







Il risultato della rotazione è un numero negativo (S=1), è un numero diverso da zero (Z=0), esso presenta un numero di bit ad uno pari a CINQUE, cioè dispari (PV=0).

















RRD

Rotazione decimale a destra. L’operando è implicitamente una locazione di memoria il cui indirizzo è contenuto nel registro HL. Quest’istruzione presuppone che il contenuto dell’operando sia rappresentato in codice BCD, per cui ogni nibble rappresenta una cifra decimale. Il nibble superiore dell’operando va a sostituire il nibble inferiore dell’operando stesso. Il nibble inferiore va a sostituire il nibble inferiore dell’accumulatore, e questo va a sostituire il nibble superiore dell’operando.



































Modifiche del registro dei flag

S

Z



H



P/V

N

C

*

*



0



*

0



I flag S e Z sono modificati secondo la solita legge, il flag  PV funziona da flag di parità. I flag H e N sono sempre a zero. C non viene modificato.





Es.

























Dopo





















BA|16 = 10111010|2

Casella di testo: S Z X H X PV N C 1 0 0 0 0 REGISTRO DEI FLAG







Il risultato della rotazione è un numero negativo (S=1), è un numero diverso da zero (Z=0), esso presenta un numero di bit ad uno pari a CINQUE, cioè dispari (PV=0).
