La tecnologia delle smart card.
Il nome smart card o carte intelligenti cattura
l’immaginazione, comunque tale termine è ambiguo ed è usato in molti modi
differenti. La ISO ( Organizzazione per gli Standard Internazionali) usa il
termine, Integrated Circuit Card (ICC) per comprendere tutti quei dispositivi
dove un circuito integrato è contenuto in pezzo di plastica o carta di
identificazione ISO ID1. La carta ha le dimensioni di 85.6mm x 53.98mm x0.76mm
identiche alla diffusissima carta bancaria con la sua striscia magnetica usata
come strumento di pagamento.
Le carte con circuito integrato sono di due tipi,
con contatti e senza contatti. Il primo è facile da identificare a causa del
suo piatto connettore di oro. Sebbene lo standard ISO definisca otto contatti , solo sei sono in realtà usati per
comunicare con il mondo esterno. La
carta senza contatti può contenere la propria batteria, particolarmente nel
caso delle carte super intelligenti che hanno una tastiera integrata ed un
display a cristalli liquidi.
In generale comunque la potenza è fornita alla
elettronica della carta senza contatti mediante induzione magnetica usando
radiazioni elettromagnetiche a bassa frequenza. Il segnale di comunicazione può
essere trasmesso in una maniera similare o può fare uso di accoppiamento
capacitivo o persino di connessione ottica.
La carta con contatti è la più comune ICC al momento
soprattutto a causa del suo uso in Francia ed ora in altre parti d’Europa come
carta telefonica. La maggior parte delle carte contiene un semplice circuito
integrato sebbene vari esperimenti siano stati effettuati con due chip. Il chip
stesso varia in modo considerevole tra differenti fabbricanti e fa le diverse

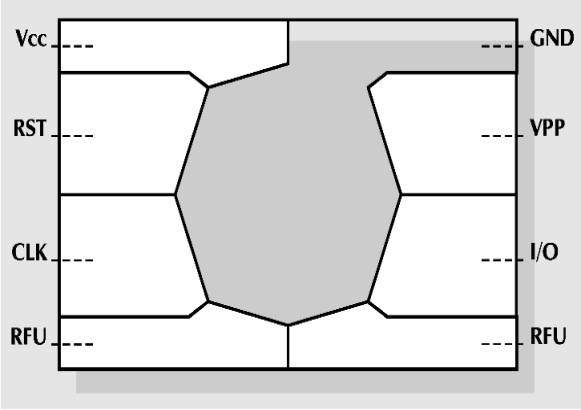

applicazioni. Consideriamo prima lo scopo dei sei contatti usati dalla ICC .
La Vcc è la tensione di alimentazione che guida i
chip ed è generalmente di 5 V . Si dovrebbe far notare comunque che in futuro è
molto probabile che vedremo una tendenza verso i tre volt, avvantaggiandoci
della tecnologia avanzata dei semiconduttori e permettendo livelli di corrente
più bassi . La Vss è la tensione di riferimento di substrato o terra verso la
quale è misurato il potenziale Vcc. Il reset è la linea di segnale che è usata
per inizializzare lo stato dei circuiti integrati appena si alimenta la scheda.
Il segnale di clock è usato per guidare la logica della carta ed è usato in
oltre come riferimento per la comunicazione seriale. Sono comunemente usate due
velocità di clock, 3.5795 MHz e 4.9152 MHz. Ci si potrebbe chiedere perché
siano state scelte frequenze così strane. La ragione sta nel disponibilità di
cristalli economici usati nel mondo della televisione. Il connettore Vpp è
usato per il segnale ad alta tensione necessario per programmare la memoria
EPROM. In fine c’è il connettore per l’input-output seriale. Questo è la linea
di segnale mediante la quale la carta riceve comandi e scambia dati con il
mondo esterno.
Vediamo cosa contiene il chip. L’uso primario della
carta è per l’immagazzinamento e il recupero di dati. Quindi il componente
fondamentale della carta è un modulo di memoria. La lista seguente rappresenta
i più comuni tipi di memoria :
ROM Memoria a sola lettura
PROM Memoria a sola lettura
programmabile
EPROM ROM programmabile
cancellabile
EEPROM Prom cancellabile
elettricamente
RAM Memoria ad accesso
casuale.
Un
particolare chip può contenere uno o
più di questi tipi di memoria. Questi tipi di memorie hanno particolari
caratteristiche che ne determinano la modalità d’uso. La memoria di tipo ROM è
fissa e non può essere cambiata dopo essere stata realizzata da una fabbrica di
semiconduttori. Questa è una memoria di basso costo, in quanto occupa uno spazio minimo su substrato di silicio . Ciò
è utile perché si vuole ottenere quanto più possibile nel minore spazio
possibile. Il problema sta nel fatto che essa non può essere cambiata e una
fabbrica di semiconduttori impiega mesi per produrla. Per ottenere un basso
costo occorre poi una quantità minima di ordine.
La
PROM è programmabile dall’utente mediante l’uso di collegamenti con fusibile .
Comunque sono necessarie un’alta tensione e corrente per il ciclo di programmazione e tali dispositivi non sono usati
normalmente nelle carte a circuiti integrati. La EPROM è stata ampiamente usata
nel passato. Mentre la memoria è cancellabile mediante l’uso di luce
ultravioletta, la necessaria finestra di quarzo non è mai disponibile nella
carta per cui la EPROM è usata in realtà come una memoria programmabile una
volta sola. La EEPROM può essere cancellata dall’utente e riscritta molte volte
(dalle 10000 al milione di volte in una applicazione tipica). Tutte queste
memorie sono non volatili. In altre parole esse conservano il proprio contenuto
anche quando non c’è alimentazione. La memoria ad accesso casuale è invece una
memoria volatile dalla quale si perdono i dati appena si toglie alimentazione.
Dobbiamo
notare che il costo della carta alla saturazione (cioè quando sono stati
recuperati i costi di sviluppo ) è proporzionale all’area del silicio usato. Il
connettore ISO è perciò disegnato per costringere l’ampiezza del silicio a
circa 25mm x 2. Il punto più importante è più legato all’affidabilità poiché
chiaramente un pezzo più ampio di silicio sarebbe più facilmente disposto a
fratture meccaniche.
C’è
un altro prodotto secondario che considereremo più avanti dove il costo del
testing e della personalizzazione sono considerevolmente alterati dalla
complessità del particolare chip. E’ chiaro che comunque dovremmo tentare di
minimizzare i contenuti del chip sia dal punto di vista del costo che della
affidabilità commisuratamente alla particolare applicazione.
Naturalmente
non si può avere qualcosa per niente e sebbene una carta telefonica può operare
con una piccola memoria Eeprom (128-512 byte) e la logica di controllo della
memoria, più sofisticate applicazioni chiederanno alla Rom , Eeprom, RAM e CPU
di raggiungere il necessario obiettivo. E’ l’aggiunta della CPU o
microcontrollore che realmente porta al termine “intelligente” sebbene il
termine non sia rigoroso.
La logica
di controllo non dovrebbe essere trascurata poiché è necessaria non solo per i
protocolli di comunicazione ma anche per offrire qualche protezione alla
memoria contro usi fraudolenti. La carta ICC è probabilmente il sogno della
sicurezza dell’uomo perché a differenza della maggior parte degli apparecchi di
immagazzinamento e trattamento elettronico dei dati essa ha la sicurezza
intrinsecamente costruita dentro : La ICC realmente offre un dominio
resistente che è difficile da eguagliare con i più ingombranti scatole di
sicurezza che trattano processi crittografici.
Ora
possiamo differenziare i differenti tipi di ICC dal loro contenuto,
sole memorie
memorie con logica di
sicurezza
memorie con CPU

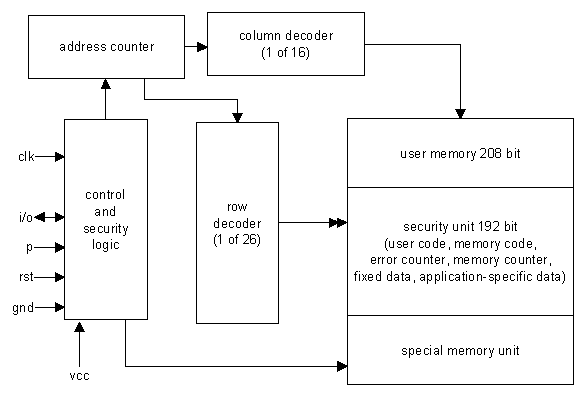

La
logica di sicurezza può essere usata per controllare l’accesso alla memoria per
i soli usi autorizzati. Questo si ottiene usualmente mediante qualche forma di
codice di accesso che può essere realmente lungo (64 bit o più). Chiaramente
l’uso di memorie EEPROM deve essere strettamente controllato laddove autori di
frodi possono ottenere un vantaggio economico mediante un uso non autorizzato
della carta. Il vantaggio in termini di sicurezza delle carte con CPU è
chiaramente più significativo poiché la CPU è capace di implementare algoritmi
crittografici.
Nel
mondo della smart card il termine applicazione è ampiamente usato per
descrivere il software o programma che la ICC implementa. Nel caso più semplice
la applicazione può essere soltanto un file manager per l’organizzazione
dell’immagazzinamento e il recupero dei dati. Una tale applicazione può essere
completamente implementata nella logica del chip. In maniera similare il chip
deve contenere la logica di comunicazione mediante la quale esso accetta
comandi dall’apparecchiatura di accettazione della carta (CAD= card acceptance
device) e attraverso la quale esso riceve e trasmette i dati dell’applicazione.
La ICC che contiene una CPU può sostenere applicazioni più sofisticate e
persino multiapplicazioni poiché la CPU è anche capace di processare i dati e
prendere decisioni sulle varie azioni che vengono richieste.
Come è fatta la IC card.
La realizzazione di una smart card
comporta un grande numero di processi dei quali l’inserimento del chip nella
carta è il più critico al fine del raggiungimento di un prodotto di qualità
complessiva. Si fa riferimento a
quest’ultimo processo come fabbricazione della carta. L’intero processo inizia
con le specificazioni delle richieste dell’applicazione. Dalle richieste
individuali specifiche possono essere preparate per il chip, la carta, il
software di maschera della ROM e il software dell’applicazione. IL software
della Rom viene fornito al fornitore del semiconduttore che realizza il chip.
Il fabbricante della carta incastona il chip nella carta. Normalmente Il fabbricante carica il
software di applicazione e i dati personalizzati.

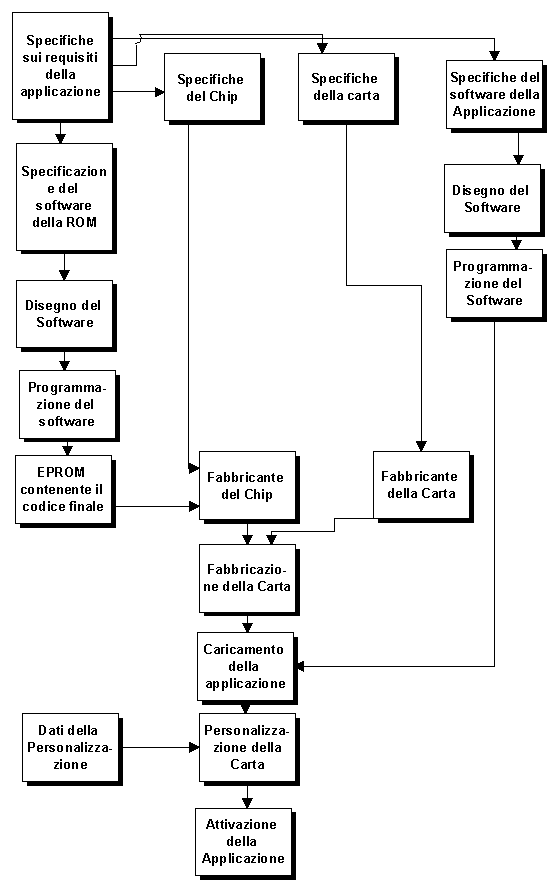

Ogni
stadio della realizzazione della smart card è mostrato in fig. .
Specifiche del chip
C’è
un certo numero di fattori da decidere nella specificazione del circuito
integrato per la smart card. Prendiamo ad esempio una carta basata su CPU. I
parametri chiave per la specificazione del chip sono i seguenti,
tipo di microcontrollore
ampiezza della ROM
ampiezza della RAM
tipo della memoria non
volatile
ampiezza della memoria non
volatile
velocità del clock (esterno
e , opzionalmente interno)
parametri elettrici
(tensione e corrente)
parametri di comunicazione
(asincrona, sincrona, ecc )
meccanismo di reset
co-processore.
In
pratica il fabbricante di semiconduttori ha una gamma di prodotti per i quali i
parametri di qui sopra sono predefiniti. Il compito del disegnatore è quindi
connesso con la scelta del prodotto appropriato per la particolare applicazione.
La sicurezza può essere un aspetto importante e di conseguenza ci possono
essere richieste extra sulla sicurezza fisica e logica offerta dal particolare
chip.
Specifiche della carta.
La
seguente lista elenca i principali parametri che dovrebbero essere
definiti :
dimensioni della carta
posizione del chip
materiale di cui è
costituita la carta
richieste di stampa
striscia magnetica opzionale
striscia per la firma
ologramma o foto
Specifiche della ROM
La
Rom contiene il sistema operativo della smart card. Esso è principalmente
coinvolto nel trattamento dei file di dati ma può opzionalmente coinvolgere
aspetti addizionali come algoritmi crittografici. Il codice sviluppato viene
dato al fornitore che incorpora questi dati nel processo di fabbricazione del
chip.
Specifiche del software dell’applicazione
Questa
parte del processo di sviluppo della carta è chiaramente specifica della
particolare applicazione. Il codice potrebbe essere designato come parte del
codice della ROM ma l’approccio moderno è di disegnare il software di
applicazione in modo che operi da una PROM non volatile. Questo permette una
maggiore flessibilità di approccio poiché l’applicazione può essere caricata
nel chip dopo la fabbricazione. La manifattura di un chip con il codice
dell’utente nella ROM può richiedere tre mesi in media. Il codice
dell’applicazione può essere caricato in una PROM in alcuni minuti senza
avvalersi del produttore del chip.
Fabbricazione del chip.

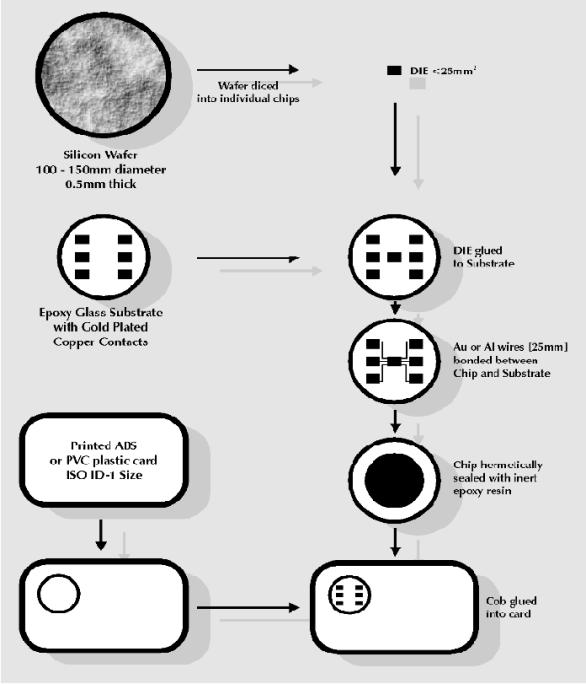

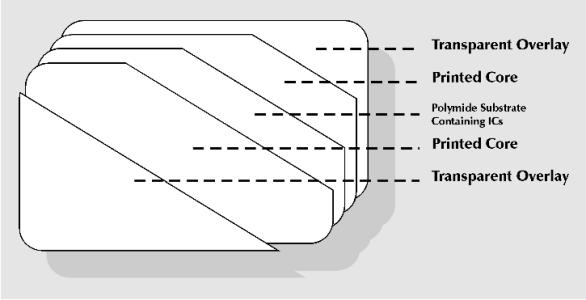

La
fabbricazione della carta coinvolge un certo numero di processi come mostrato
in figura . Per prima cosa occorre fabbricare un substrato che contiene il
chip. Questo viene spesso chiamato COB (chip on board) e consiste di un strato
vetroso sul quale il chip viene collegato ai connettori. Vi sono tre tecnologie
disponibili per questo processo. In ogni caso il wafer di semiconduttore
realizzato dal fornitore di semiconduttori viene diviso in chip individuali.
Questo può essere fatto realizzando delle fessure mediante una punta di
diamante e poi esercitando una pressione sul wafer in modo che si rompa lungo
le fessure. Un foglio di mylar viene attaccato alla parte posteriore del wafer
in modo che dopo la separazione i frammenti rimangano attaccati al foglio di
mylar. Il legame a filo è la tecnica di uso più comune nella fabbricazione di
carte. UN filo di oro o di alluminio di 25mm è collegato ai piedini del
chip usando tecniche di saldatura a ultrasuoni o termocompressione. La
saldatura a termocompressione richiede che il substrato venga mantenuto tra i
1500 e 2000 gradi centigradi . La temperatura sulla saldatura può raggiungere i
3500 gradi. Per alleviare questi problemi è spesso usata la saldatura
termosonica che è una combinazione delle due tecniche precedenti ed opera a temperature
inferiori.
Il
montaggio dei vari frammenti e la saldatura dei fili comporta un gran numero di
operazioni e sono perciò molto costosi. Poiché in generale soltanto 5 o 6 fili
sono saldati per le applicazioni delle smart card questo approccio è accettabile.
Il
substrato terminale viene ermeticamente sigillato con un materiale inerte come
la resina epossidica. Il micromodulo completo viene poi incollato nella carta
che contiene il buco di ampiezza appropriata.
Caricamento dell’applicazione
Assumendo
che l’applicazione vada posta nella memoria PROM della carta il passo
successivo è di caricare il codice nella memoria. Questo si ottiene usando i
comandi di base contenuti nel sistema operativo della ROM. Questi comandi
permettono la lettura e scrittura della PROM.
Personalizzazione della carta
La
carta viene personalizzata per l’utente particolare caricando dati in file
nella memoria PROM nello stesso modo in cui il codice dell’applicazione viene
caricato nella memoria.
Attivazione dell’applicazione
L’operazione
finale nel processo di fabbricazione è l’abilitazione dell’applicazione. Questo
comporta il settaggio di flags nella memoria PROM che inibirà ogni ulteriore
cambiamento nella memoria eccetto quelli sotto il diretto controllo
dell’applicazione.
La chip card SLE4404 Siemens
IL
nostro dispositivo di sorveglianza usa come chiave una chip card basata
sull’integrato SLE4404 della Siemens il cui schema a blocchi appare in figura.
Di
seguito abbiamo invece la organizzazione della memoria
blocco
MANIFACTURER CODE
indirizzo 0-15
numero bits 16
cancellazione
MAI
scrittura
MAI
lettura
SEMPRE
APPLICATION
ROM
indirizzo 16-63
numero bits 48
cancellazione MAI
scrittura mai
lettura SEMPRE
USER CODE
(BC)
indirizzo
64-79
numero bits
16
cancellazione
CON BC/FZ
scrittura
CON BC/FZ
lettura
(2)
ERROR
COUNTER
indirizzamento
80-83
numero bits
4
cancellazione
CON BC/FZ
scrittura
SEMPRE
lettura
SEMPRE
E2PROM-1
indirizzamento
84-95
numero bits
12
cancellazione
CON BC/FZ
scrittura
SEMPRE
lettura
SEMPRE
E2PROM-2
indirizzamento
96-111
numero bits
16
cancellazione
CON BC/FZ
scrittura
CON BC/FZ
lettura
SEMPRE
FRAME
MEMORY
indirizzamento
112-319
numero bits
208
cancellazione
CON BC/FZ/RC/RZ
scrittura
(1)
lettura
(1)
FRAME CODE
(RC)
indirizzamento
320-351
numero bits
32
cancellazione
(2)
scrittura
(2)
lettura
(2)
FRAME COUNTER
(RZ)
indirizzamento
352-415
numero bits
64
cancellazione
(2)
scrittura
SEMPRE
lettura
SEMPRE
La
tabella mostra le possibili operazioni relative a ciascun blocco fermo restando
la configurazione della frame memory con la seguente particolarità che i bit 112
e 113 configurano la Frame memory secondo le tabelle riportate nella pagina
seguente. Nelle tabelle abbiamo usato le seguenti convenzioni :
BC significa che per
l’operazione è richiesto l’introduz
