Circuiti generatori di clock con NE555 seconda parte

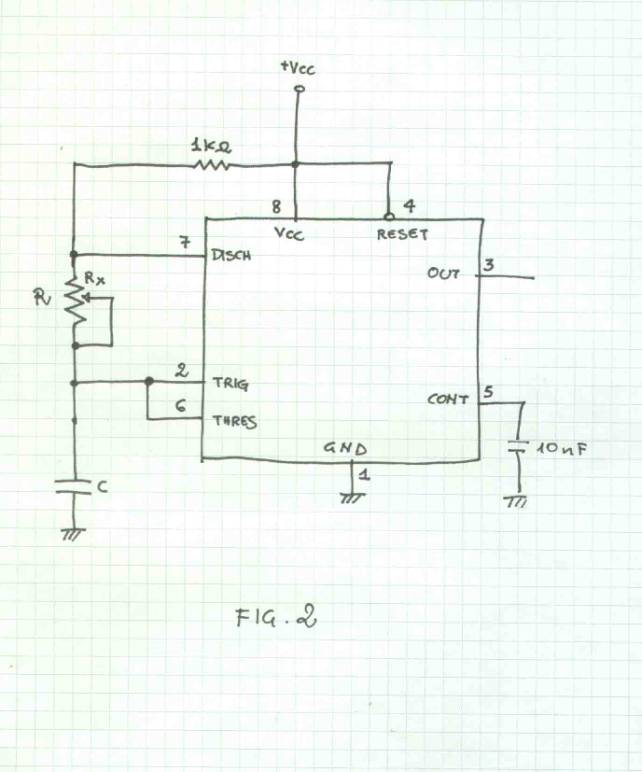

il circuito della figura precedente può essere modificato per permettere di avere onde quadre di frequenza variabile nella maniera seguente
In questo circuito, nella fase di carica sono coinvolte la resistenza di 1 Kohm posta fra i morsetti 7 ed 8 e la componente del potenziometro RX inserita nel circuito, mentre nella fase di scarica è coinvolta soltanto RX. Da ciò si ha
Supponendo di porre C = 1 nF e un potenziometro da 10 Kohm e supponendo di far variare RX fra 1 e 10 Kohm, la frequenza dell’onda quadra varierà fra
e
