Circuiti generatori di clock con NE555

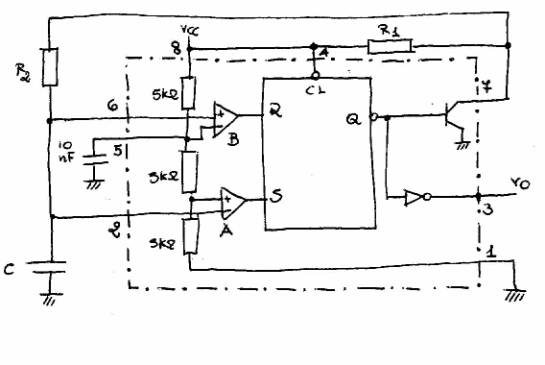

Consideriamo il circuito che rappresenta la struttura interna di un NE555 configurato come astabile

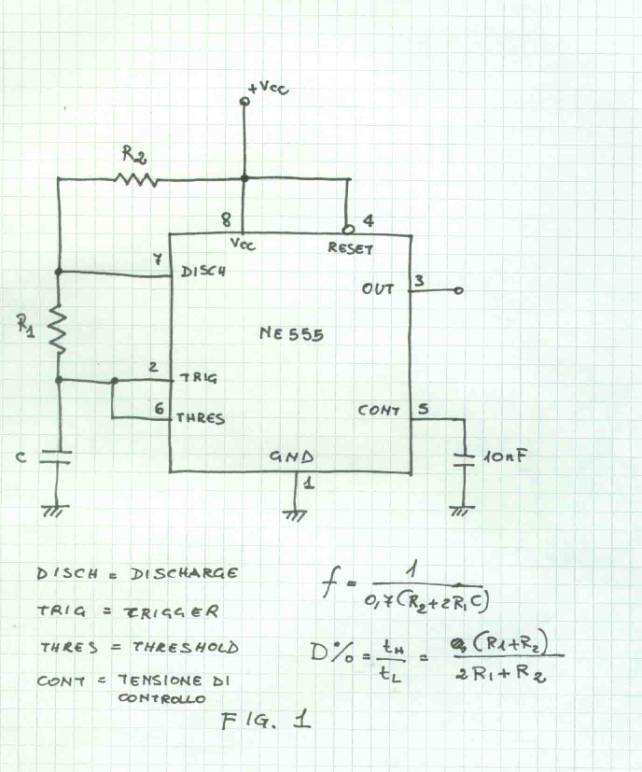

Confrontando la piedinatura si ha che il circuito è equivalente al seguente
La resistenza che segue immediatamente il condensatore e che partecipa sia alla carica che alla scarica del condensatore (chiamata R2 nella prima figura e R1 nella seconda figura) va collegata fra i morsetti 2 e 6 da una parte e 7 all’altro capo. Il morsetto 2 viene detto anche di TRIGGER (grilletto) e il morsetto 6 viene detto di THRESHOLD (soglia). Il morsetto 7 è collegato al collettore del BJT interno all’integrato. Tale morsetto, consentendo la scarica del condensatore, viene chiamato DISCHARGE (scarica). IL morsetto cui si collega il condensatore da 10 nF (che serve a mantenere stabile la tensione ai capi del partitore resistivo) viene indicato con il nome di CONTROL (tensione di controllo).
Ricordiamo che con questo circuito possiamo ottenere onde quadre con frequenza
e duty cicle
Esempio: dimensionare il circuito in modo da generare un’onda quadra con frequenza 10 KHz e duty cicle del 60%.
Utilizzando le formule di sopra si ha
quindi
Abbiamo due equazioni in tre incognite R1 , R2 e C. Ciò significa che una delle tre grandezze va scelta in maniera arbitraria. In genere si sceglie C e si pone dell’ordine dei nanofarad in modo che le resistenze siano dell’ordine delle centinaia di Kohm e sia limitato l’assorbimento di corrente da parte del circuito.
Allora
Dal duty cicle si ha
Riprendendo l’altra equazione, possiamo scrivere
Naturalmente vanno poi individuati i valori commerciali più vicini a quelli calcolati o sostituire le resistenze con trimmer e tarare il circuito manualmente fino ad ottenere le specifiche ricercate.
